Projectreferentie: Appeltaart Inpakker
Doel:
9 halve of 6 hele appeltaarten in een gevouwen verzenddoos zetten en een deksel erop lijmen zodat ze klaar zijn voor transport .
Gebruikte programma`s:
Siemens s7 v 5.4 Microsoft Visio (om programma op papier te zetten)
Festo gsd file
Omschrijving:
Het proces begint met een doos te vouwen, de onderkant wordt dicht geplakt.
Als dit klaar is, wordt deze doos in positie gebracht door een lopende band,

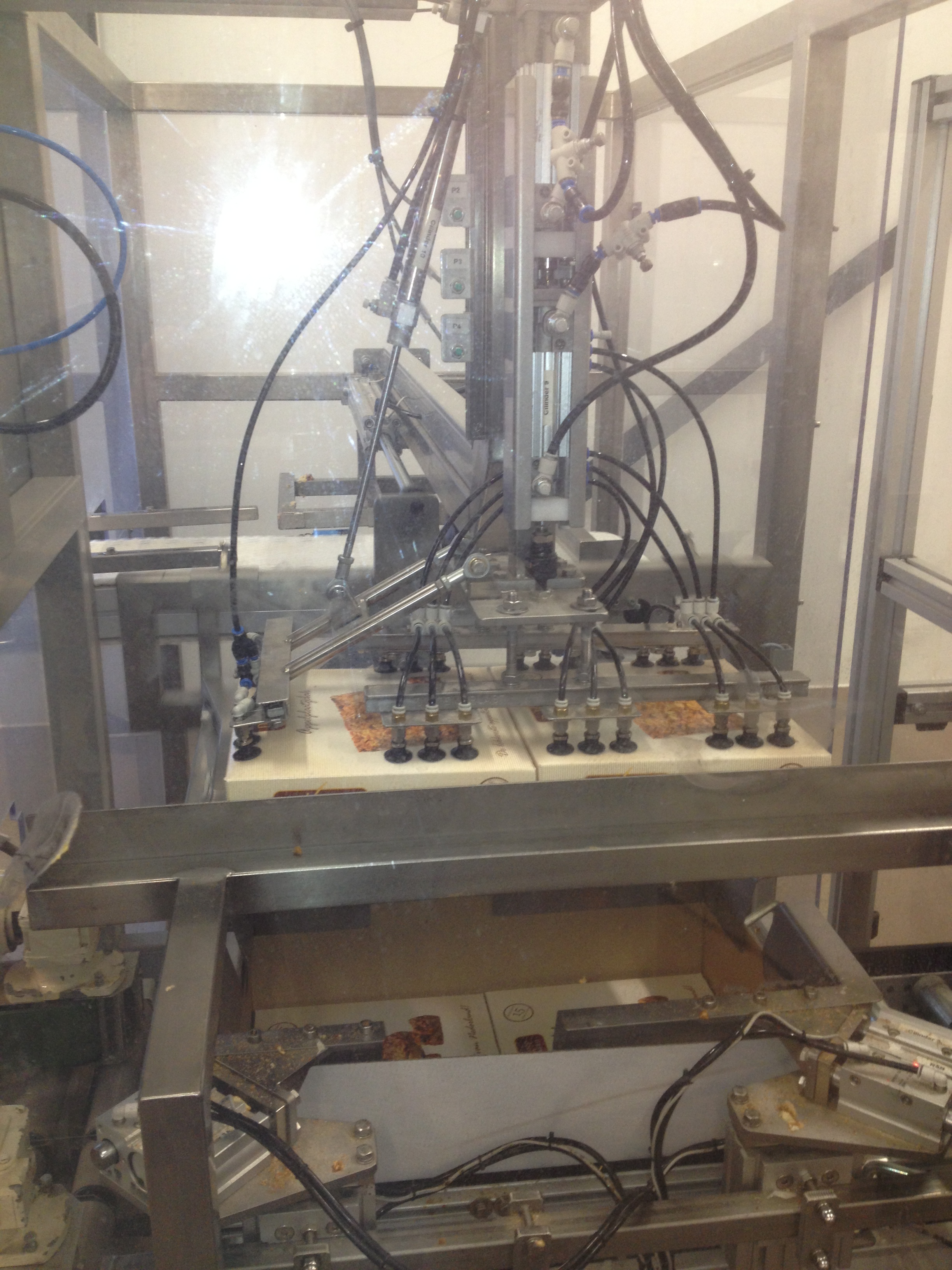

daar aangekomen gaan er 4 hoekstukken in de doos om deze een beetje groter te maken zodat deze op maat wordt gehouden. Daarna gaat de toevoerband aan en worden de taarten in cyclussen van
4 seconden aangevoerd. De lagen worden dan gevuld en als de doos bijna vol zit, wordt er al een nieuwe doos gevouwen. De volle doos wordt doorgevoerd en krijgt een deksel in de deksellaar en daarna verlaat hij de machine en kan op een pallet gezet worden (door de operator).
Hardware engineer opdracht:
Het engineeren van een Festo ventieleiland en motorrelais voor de lopende banden
Siemens S7 315 2 dp met gewone ingangskaarten en uitgangskaarten
Tekenpakket in Autocad
Software engineer opdracht:
Het programma eerst in Visio uitwerken en met de klant bespreken.
Na goedkeuring van de klant het programma uitvoeren en testen op de machine.
Deze is deels in ladder en in stl uitgevoerd.
Moeilijkheid was samen met de mechanische man een machine bedenken die in deze snelheid de taarten kon afnemen en verpakken.
Ook heb ik de montage van de kast gedaan en de machine aangesloten,
samen met de productie de machine inbedrijfgesteld en verder afgeregeld.
