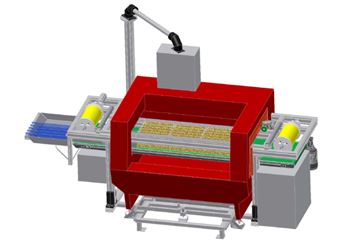

Project lasersnijder
Projectreferentie: Lasersnijder folie doorvoer
Doel:
Een machine te maken die de folie automatisch doorvoert nadat de lasersnijder klaar is met snijden
Gebruikte programma`s:
Siemens s7 v 5.4 wincc flex 2008 Microsoft Visio (om programma op papier te zetten)
Extra drive software voor servo control van Omron
Omschrijving:
Als eerste wordt er een rol folie in de machine gebracht, de lengte van de rol wordt ingegeven
op het touch panel mp377 van Siemens.
Daarna wordt er een recept gekozen (hierin staat de lengte van een sheet) en het aantal producten die gesneden moeten worden.
Als de laser klaar is met het uitsnijden van het frame dan moet de transportband die eronder zit gaan draaien en de producten aan het einde gaan verzamelen.
De folierollen moeten doorgevoerd worden om een nieuw frame te kunnen laseren.
Aan het uiteinde van de rol zit een servo met een extra drive besturing.
Het programma moet het aantal meters per rol bijhouden en het aantal producten dat nog bewerkt moet worden.
Software engineer opdracht:
Een software design maken voor de klant.
Het programma eerst in Visio uitwerken en met de klant bespreken.
Na goedkeuring van de klant het programma uitvoeren en testen op de machine,
deze is deels in ladder en in stl uitgevoerd. Na installatie een bedieningsvoorschrift schrijven voor
de operators.
In de besturingskast zit een Danfoss frequentieregelaar en een extra drive voor de servomotor
Siemens 315 2 dp
Touch panel mp377
Heidenhain encoder voor Profibus
Kleppen van Festo
